- 產品名稱：HXGN-12箱型固定式交流金屬封閉開關設備
- 瀏覽：
- 添加時間：2016-05-09 08:02:29
- 推薦度：
一、概述
HXGN一12型箱型固定式金屬封閉開關設備(簡稱環網柜).額定電壓12kV,額定頻率50Hz的交流高壓成套設備裝置，主要用于三相文流環網.終端配電網和工業用電設備.起接受、分配電能和保護等作用，它也適于裝入箱式變電站。
符合GB3906 (3.6-40.5文流金屬封閉開關設備和控制設備).符合國際標準I EC298《文流金屬封閉開關設備和控制設備》的要求。并具有“五防”聯鎖功能。

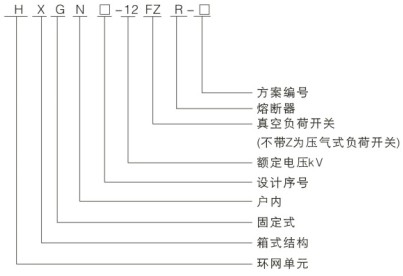

二、型號及含義
三、使用環境條件
1.周圍環境溫度上限+40℃.下限-25℃;
2.海拔高度不大于1000m;
3.相對溫度日平均值不大于95%.月平均值不大于90%;
4.無火災、爆炸危險及劇烈振動的場所;
5.周圍空氣無腐蝕性或可燃性氣體，水蒸汽和導電性塵埃等明顯污染
四、主要技術參數
序號 | 名稱 | 單位 | FN12一12 | FZN25一12 | |
1 | 額定電壓 | kV | 12 | ||
2 | lmin工頻耐受電壓 | 對地及相間42;隔離斷口48 | |||
3 | 雷電沖擊電壓(峰值) | 對地及相間75;隔離斷口85 | |||
4 | 額傾定頻率 | HZ | 50 | ||
5 |
負荷開關 | 額定電流 | A | 630 | |
6 | 額定電流下電壽命 | 次 | 不小于100 | ||
7 | 開斷空載變壓器容級 | KVA | 1250 | 1600 | |
8 | 額定熱稱定電器 | KA/S | 20/4;接地開關20/2 | ||
9 | 額定動穩定電流(峰值) | kA | 50 | ||
10 | 額定短路關合電流(峰值) | 50 | |||
11 | 熔斷器額定電流 | A | 125 | ||
12 |
組合電器 | 額定轉移電流 | A | 1200 | 2000 |
13 | 額定短路開斷電流 | kA | 31.5 | ||
14 | 配用熔斷器型號 | S口LAJ一12 | |||
15 | 機械壽命 | 次 | 2000 | 10000 | |
16 | 輔助回路1min工頻耐壓 | kV | 2 | ||
17 | 電動操動機構工作電壓 | V | 文直流220;1 10 | ||
18 | 防護等級 | IP2X | |||
五、產品結構
1.采用全組裝結構，輕巧美觀，可任意組合安裝.便于無限擴展延伸。
2.既可配FN12-12型壓氣式負荷開關、組合電器，也可配FZN25-12型真空負荷開關、組合電器。體積小.免維修.三相聯動結構.
具有明顯的隔離斷口。
3.負荷開關、組合電器。其安裝方式靈活，可左右側裝、正裝、倒裝(FZN25不可倒裝)。
4.可手動和電動操作，可具有遠方遙控功能。
5.設有完善可靠的機械聯動、聯鎖裝皿，完全達到“五防“功能。
a、負荷開關合閘時，接地開關無法合閘.前門無法打開;
b、負荷開關分閘時，接地開關可以合閘，當接地開關處于合閘時，前門可以打開;
c、接地開關合閘時.負荷開關無法合閘.前門板可以打開:
d、接地開關分閘時.負荷開關可以分、合閘，前門板無法打開;
e、電纜下進線時，在進線有電時，無論負荷開關處于合閘或分閘位置電磁鎖控制前門板，使其無法打開。(除用專用鑰匙緊急解鎖外)。
6.負荷開關采用聯動防護絕緣活門或透明絕緣罩，遮擋帶電觸頭，確保人身安全。
7.采用正面操作維護.可靠墻安裝。
8.前面門裝有觀察窗.可清楚觀察柜內元件工作狀況。
